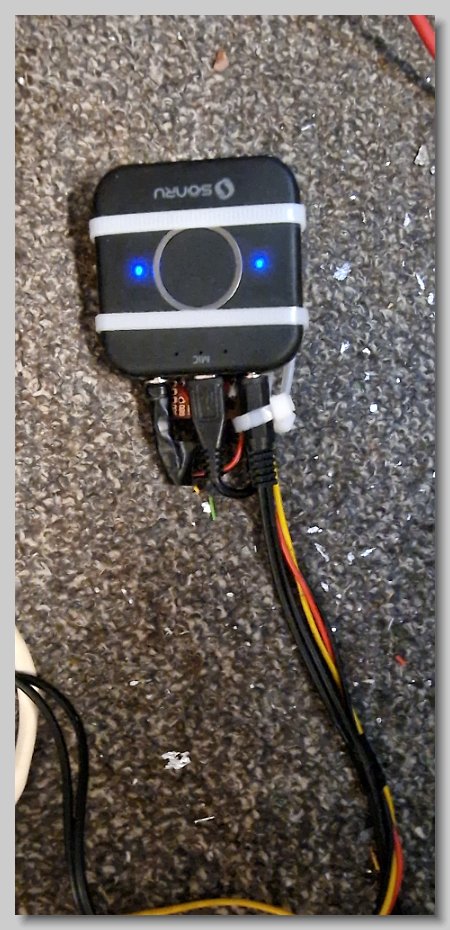

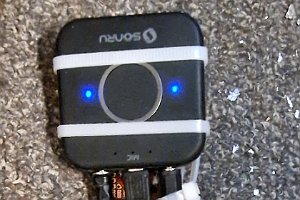

Bluetoothmodul ist verbunden und blinkt blau. 2 Ausgänge: Einen fürs Radio, den anderen für den Signaldetektor.

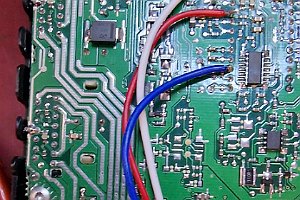

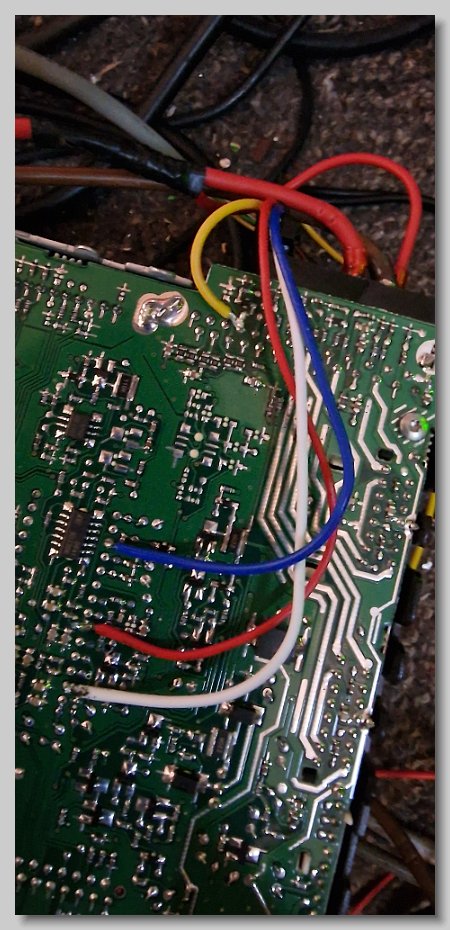

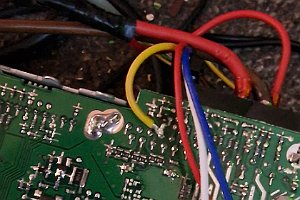

Die wichtigsten Leitungen: Weiß und Rot für die Audiosignale, Blau für die Masse des Audiosignals und Gelb schaltet das Radio vom aktuellen Betrieb (Radio oder CD) auf das neue Linein um.

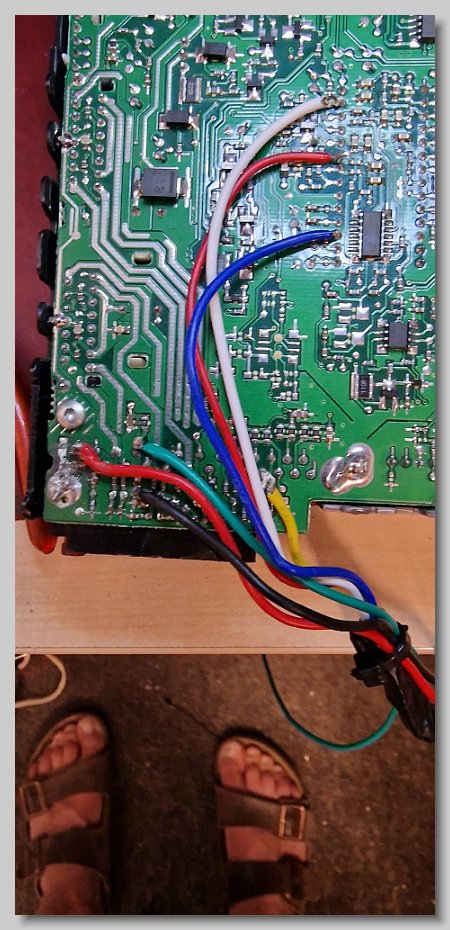

Die weiteren Leitungen: Rot und Schwarz kommen vom Zündungsplus und Batteriemasse. Das Ganze wird nur bei eingeschalteter Zündung aktiviert. Das Radio braucht im aktivierten Zustand ca. 0,5 Ampere. Das reicht für ein Wochenende...

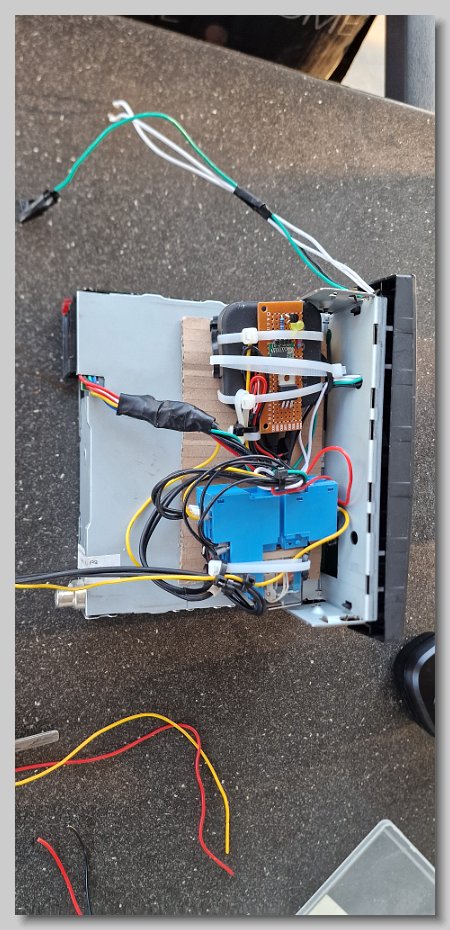

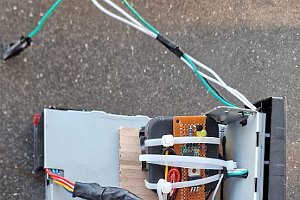

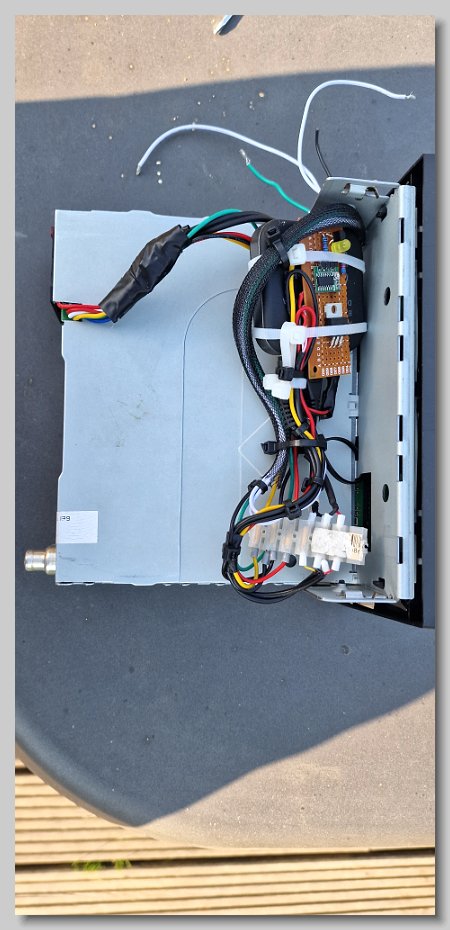

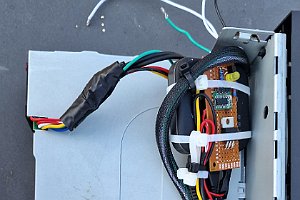

Hier ist die Ausbaustufe am Radio eingebaut. Die Leitungen Grün (Innenbeleuchtung) und Weiß (Taster Bluetoothmodul) sind oben sichtbar.

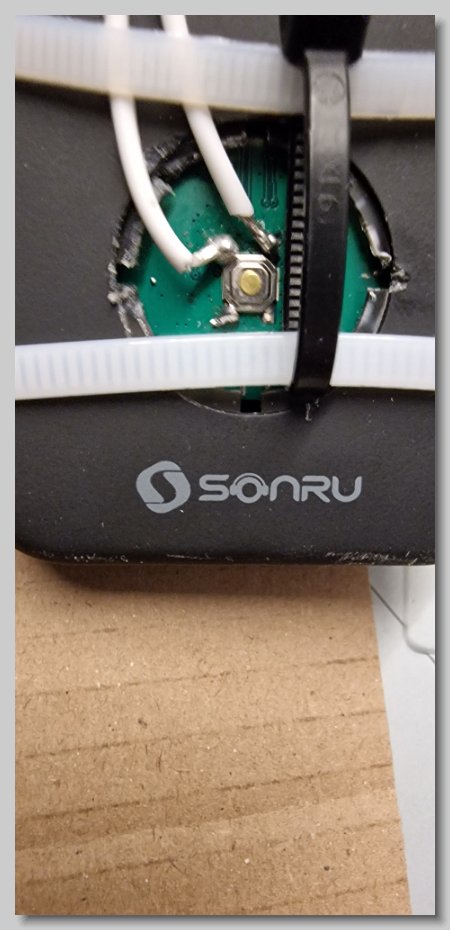

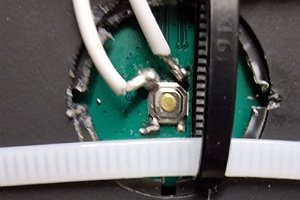

Der Taster dient zum Koppeln der Bluetooth-Verbindung und eingebaut nicht gut zu erreichen.

Die bisherige Lösung ist für Radio Streaming und Navigation gedacht. Sollte noch eine Freisprecheinrichtung erforderlich sein, benötigt man ein weiteres Modul mit der gleichen Schaltung.
Dieses muss für das Mikrofon natürlich hörbar verbaut werden. Das Ausgangssignal schaltet ein Relais (Galvanische Trennung und leicht realisierbar).
