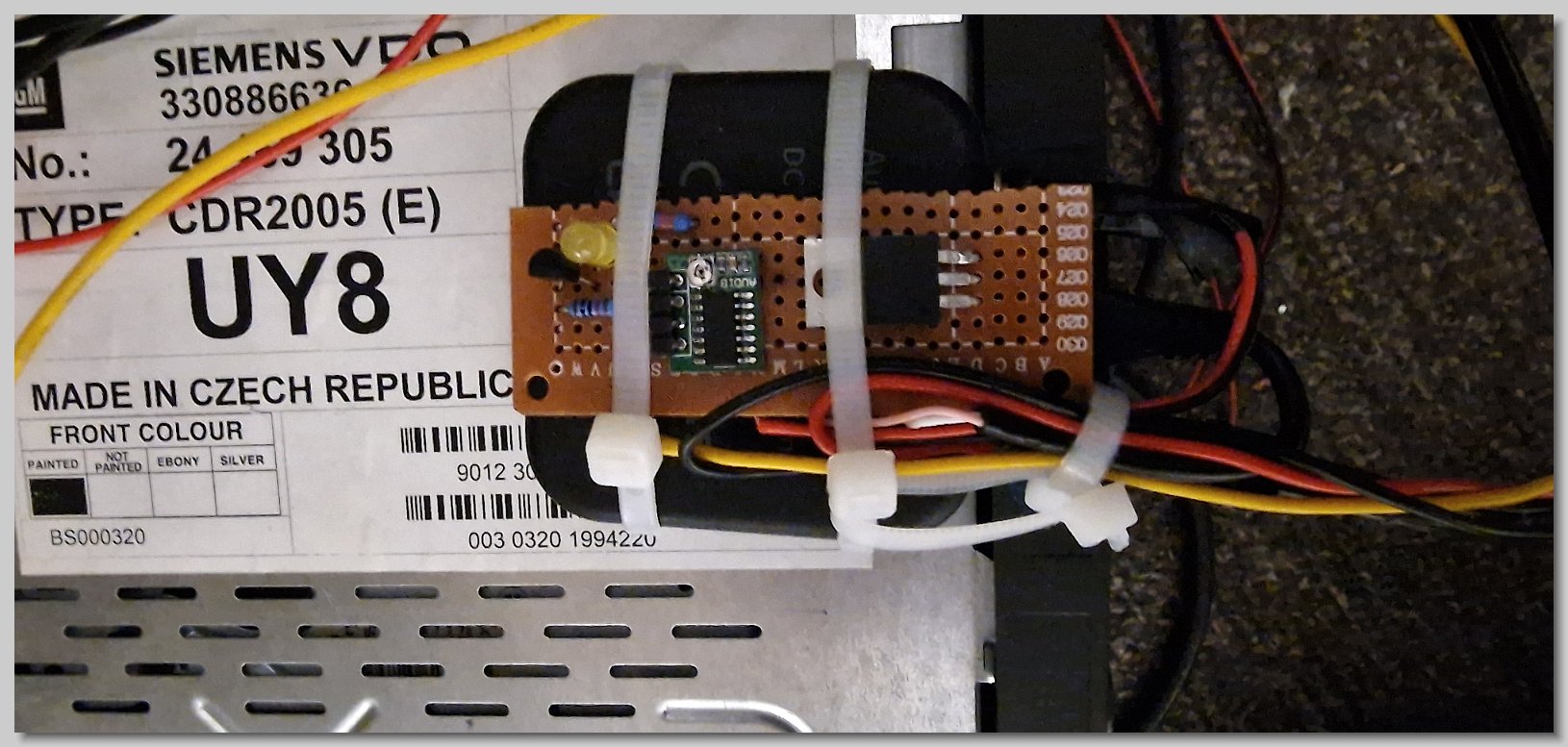

Das sind die wichtigsten Bestandteile der Erweiterung: Die grüne Platine für die Audiosignalerkennung „DC 3-15V Audio Video Signal Detektor Monitor Modul AV Detection“ und das Bluetooth Modul „SONRU Bluetooth Empfänger Receiver 5.0 Audio Adapter“.

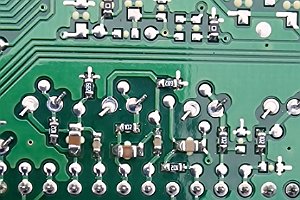

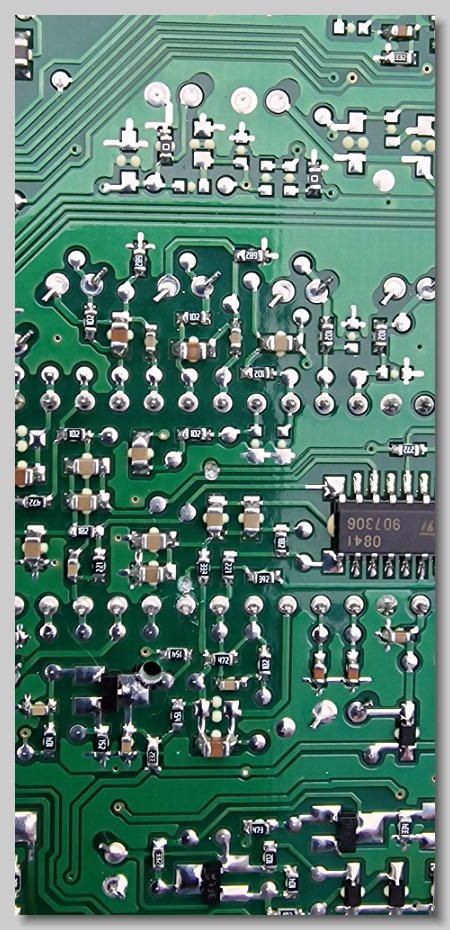

Das ist der erreichbare Teil des Autoradios. Der ist bestens am Rahmen des Autoradios verlötet ☹

Das Auslöten der Pins habe ich nicht für realistisch gehalten. Hier musste ein 1,5 mm Bohrer her.

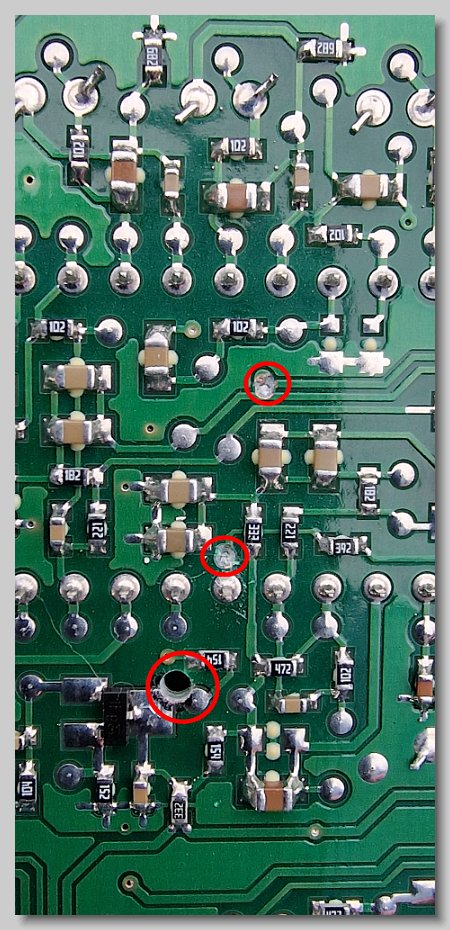

Zwei Leiterbahnunterbrechungen und einmal die Brücke zwischen den Audiokanälen.

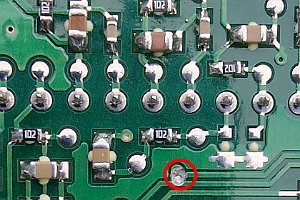

Die Bohrung hätte direkt unter der Durchkontaktierung sein sollen, ist mir aber verlaufen.

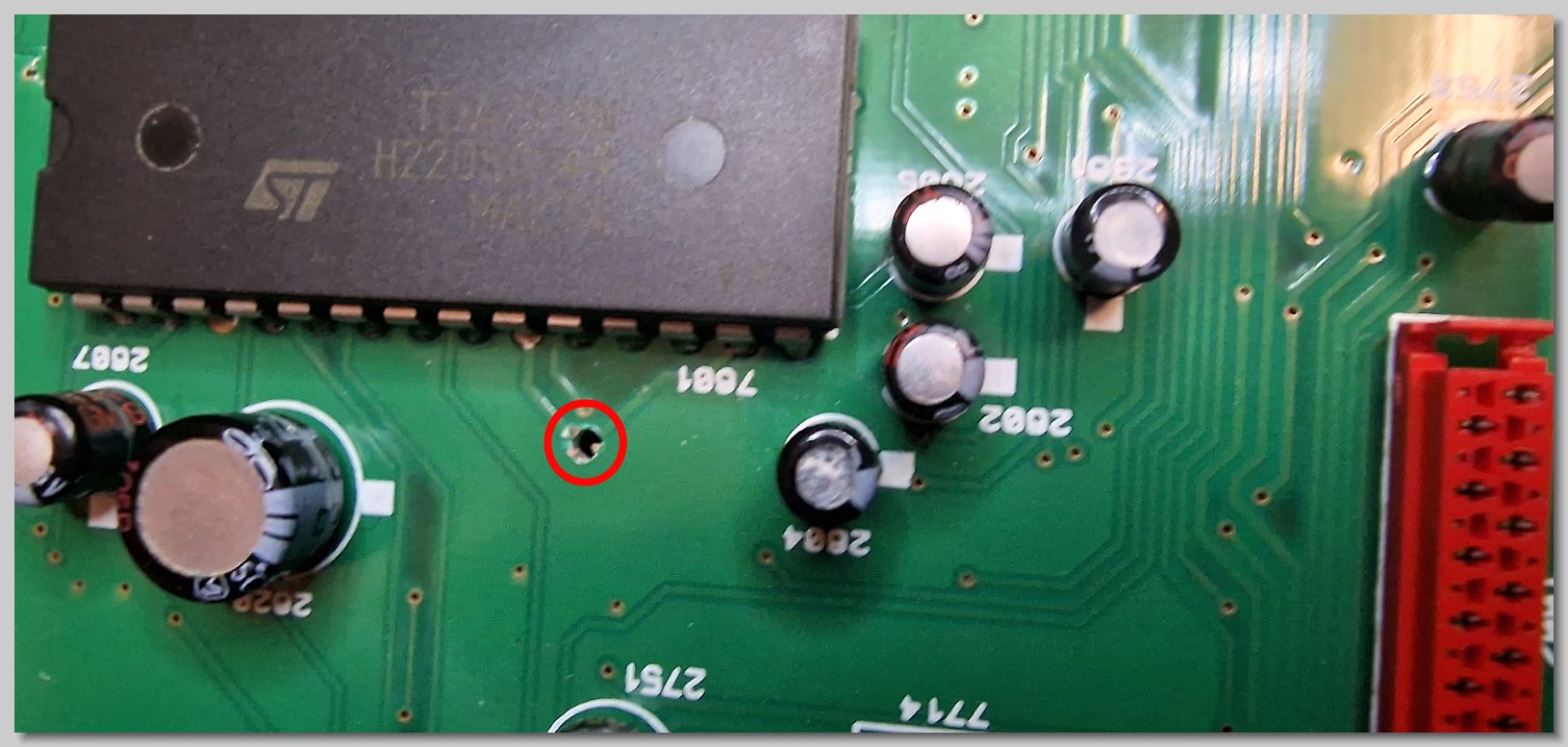

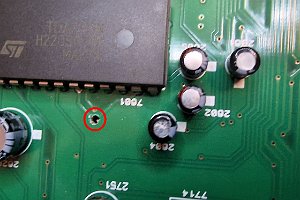

Das ist die nicht erreichbare Seite des Radios. Die durchbohrte Leiterbahn ist gut zu erkennen. Dafür musste ein defektes Radio herhalten. Der große Chip ist der Sound Processor TDA7313N: DIGITAL CONTROLLED STEREO AUDIO PROCESSOR WITH LOUDNESS,

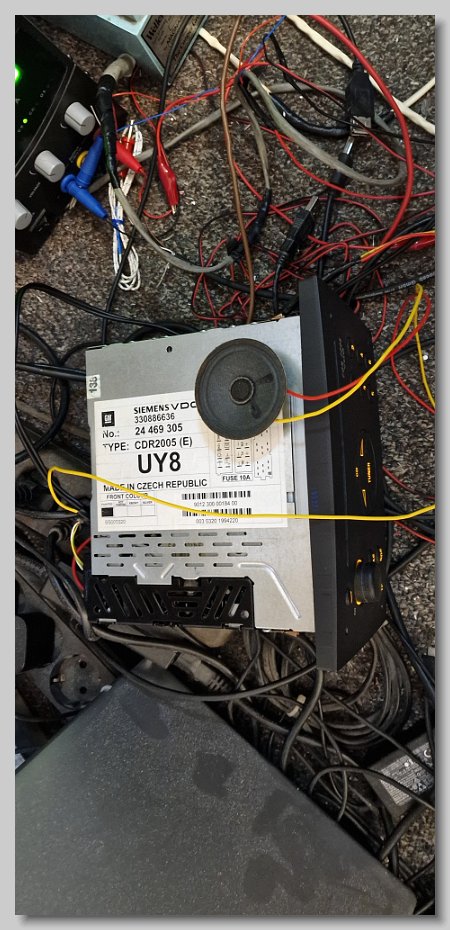

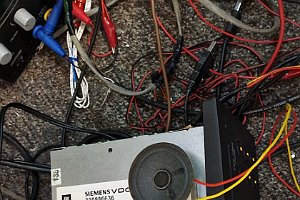

Hier das Equipment: Labornetzteil mit Strombegrenzung, Lötkolben und Lautsprecher.

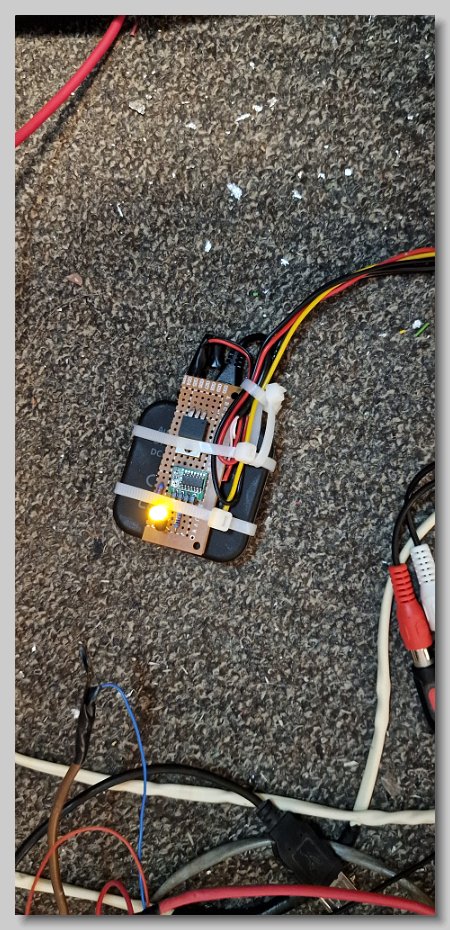

Funktionskontrolle: S22 mit Radio Bollerwagen und die LED leuchtet.
